Почему стоит выбрать прецизионное распределение электроэнергии для центра обработки данных?

В центре обработки данных может быть исправный ИБП, хорошие стоечные PDU и отсутствовать активные аварийные сигналы, а затем обнаружить сильно нагруженную ответвленную цепь во время расширения, сбой автоматического выключателя после изменения технического обслуживания или проблему с использованием энергии, которую никто не может отнести к шкафу. Слабым местом зачастую является не генерация или резервное питание. Это уровень распределения между источником и ИТ-стойками.

Краткий ответ: выбирайтеПрецизионное распределение мощностикогда вам нужно видеть, включать сигнализацию и управлять питанием на уровне шкафа и ответвлений, а не рассматривать распределение как пассивную электрическую панель. Такая прозрачность помогает операторам раньше обнаруживать дисбаланс нагрузки, планировать доступную мощность с более точными доказательствами и изолировать неисправности, не угадывая, какие последующие цепи затронуты.

Выбирайте точное распределение, когда шкаф, а не только стойка, подвергается риску нагрузки и энергопотребления.

Обычный распределительный шкаф подает электроэнергию. Интеллектуальный шкаф распределения питания также сообщает о том, что с ним происходит. Это различие имеет значение, когда в серверной комнате достаточно цепей, шкафов, арендаторов или меняющихся рабочих нагрузок, и электронные таблицы и случайные показания счетчиков больше не дают полной картины.

В прецизионных распределительных шкафах контроль осуществляется в точке, где источник разделен на отходящие цепи. Данные о токе, напряжении, мощности, энергии, состоянии выключателя и условиях срабатывания сигнализации можно собирать в шкафу и, если это настроено, по ответвлению. Вместо того, чтобы узнавать о перегрузке цепи после размыкания выключателя, ваша команда может установить пороговые значения срабатывания и исследовать рост нагрузки до того, как она приведет к отключению электроэнергии.

Преимущество заключается не только в большем количестве данных. Это полезная подотчетность. Мониторинг энергопотребления на уровне шкафа может помочь отличить загруженный шкаф от шкафа, который только кажется загруженным из-за широких показаний на уровне комнаты. Информация на уровне филиала также делает обсуждение емкости более дисциплинированным: операторы могут проверить фактическое поведение схемы перед утверждением новой стойки, а не полагаться на паспортные предположения.

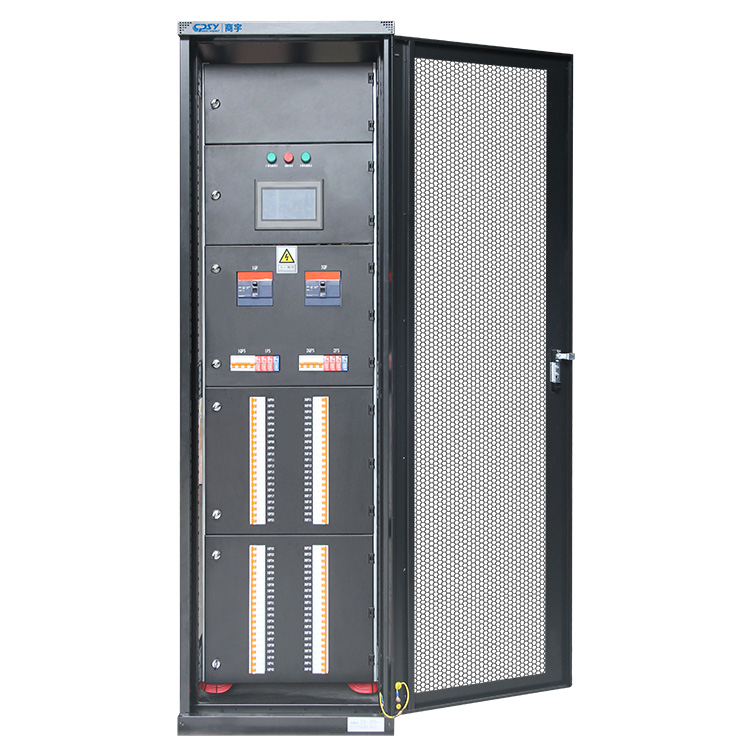

CPSY позиционирует своюпрецизионные распределительные шкафыв качестве терминального распределительного оборудования для центров обработки данных и компьютерных залов. Заявленные конфигурации включают в себя настраиваемые ответвленные цепи, мониторинг ответвлений, сигналы тревоги, 7-дюймовый сенсорный экран HMI и связь Modbus. Эти функции полезны только в том случае, если они правильно настроены и проверены кем-то. Сенсорный экран не заменяет владение сигнализацией, базовые измерения или процесс контроля изменений.

Как интеллектуальный мониторинг филиалов способствует более быстрому и информированному управлению электропитанием

Мониторинг филиалов работает, поскольку сужает зону поиска. Измеритель уровня источника может подтвердить, что выход или шкаф ИБП несут большую нагрузку, чем ожидалось. Он не может обязательно показать, какая выходная цепь изменилась, протекает ли по одной фазе непропорциональный ток или приближается ли конкретная ветвь к своему рабочему пределу. Данные по филиалам дают оператору практическую отправную точку.

Это имеет значение во время трех общих событий. Во-первых, запрос мощности: специалисты по эксплуатации могут проверить предполагаемый шкаф и его доступные схемы, прежде чем утверждать оборудование. Во-вторых, сигнализация о выключателе: персонал может идентифицировать затронутую ветвь и назначенные ей нагрузки, не открывая шкаф под напряжением просто для проверки. В-третьих, анализ эффективности: данные об энергопотреблении можно сравнивать по шкафам, зонам или распределениям клиентов, если это поддерживается планом измерения.

Удаленная связь является частью операционной ценности. Modbus может передавать выбранную информацию о шкафе в систему управления зданием, платформу DCIM или систему мониторинга объекта при условии, что интегратор отображает регистры, последовательно называет точки и проверяет поведение сигналов тревоги. Шкаф HMI ценен при оборудовании, но его недостаточно для объекта обесточивания. И наоборот, централизованный мониторинг не является основанием для отказа от местной индикации; Технический персонал, работающий перед шкафом, должен иметь четкий статус во время обслуживания.

Существует предел. Электрический мониторинг сообщает о состоянии электрооборудования, а не о состоянии серверных приложений. Он также не может компенсировать неправильные метки цепей, недокументированные перемещения или плохо спроектированную нижестоящую топологию. Хорошие данные быстро вводят в заблуждение, если построенный график неверен.

Там, где прецизионное распределение мощности обеспечивает максимальную эксплуатационную ценность

Отдача будет самой высокой там, где власть часто меняется, простои влекут за собой реальные издержки или команде приходится отстаивать решения о мощности перед несколькими заинтересованными сторонами. Финансовые, телекоммуникационные, корпоративные и правительственные компьютерные залы соответствуют этому образцу, поэтому они являются обычными приложениями для этого класса оборудования.

Рост ИИ и высокая плотность ИТ-нагрузки делают прозрачность на уровне филиала обязательным требованием при планировании.

Искусственный интеллект и другие ресурсоемкие вычисления могут изменить профиль нагрузки помещения быстрее, чем традиционные корпоративные ИТ-инфраструктуры. Новые стойки с высокой плотностью размещения могут поступать группами, и практическим ограничением часто является конкретный путь распределения, а не общий объем коммунальных услуг. Показания кабинета министров и филиалов помогают выявить, где власть уже сконцентрирована, а где новое оборудование создаст неравномерную нагрузку.

Это не аргумент в пользу того, что каждой комнате нужна одинаковая архитектура. На некоторых объектах потребуются изменения на входе, увеличение количества шкафов или пересмотренная компоновка стоек, прежде чем можно будет принять дополнительную нагрузку. Точный мониторинг позволяет быстрее принять это решение. Он не создает мощности, которую никогда не обеспечивала электрическая конструкция.

Серверным помещениям с ИБП необходим четкий и контролируемый уровень распределения между источником и стойкой.

ИБП защищает критический путь источника, но операторам все равно необходимо понимать, как распределяется защищенный выход. Контролируемый шкаф между ИБП и уровнем стойки помогает связать мощность источника с фактическим потреблением на выходе. Во время плана сервисного обхода или проверки простоя эту взаимосвязь гораздо легче документировать, когда цепи, нагрузки на шкафы и сигналы тревоги видны на одном уровне распределения.

Компания CPSY предлагает варианты мощности 20–300 кВА для своей категории прецизионных распределительных шкафов, а также несколько вариантов номинального напряжения и входного тока. Вы должны рассматривать эти диапазоны как отправную точку, а не как ярлык выбора. Подходящая конфигурация определяется требуемой входной системой, доступным током повреждения, планом нагрузки на выходе и местными электрическими требованиями.

Прецизионный распределительный шкаф по сравнению со стоечным PDU и обычным щитком

Эти продукты часто рассматриваются как заменители. Это не так. Каждый из них обслуживает разные точки энергоцепи, и хорошо спроектированный центр обработки данных может использовать все три.

Что может контролировать стоечный PDU, а что он не может заменить на уровне шкафа

Стоечный PDU размещается рядом с ИТ-оборудованием и может обеспечивать измерение и переключение стойки, розетки или группы розеток, в зависимости от его конструкции. Это полезно для определения потребления на уровне устройства и управления розетками. Он не может заменить представление состояния отходящего фидера и ответвленных цепей на уровне шкафа в нескольких стойках. Он также не обеспечивает ту же функцию распределения, расположение выключателя или физический интерфейс для источника, расположенного выше по течению.

Если вопрос «Какой сервер потребляет электроэнергию?» стоечный PDU может быть лучшим инструментом. Если вопрос «Какая ветвь шкафа приближается к пределу, а какая группа стоек находится ниже по потоку?» прецизионный распределительный шкаф является более важным уровнем.

Когда обычный щит обеспечивает распределение, но недостаточную рабочую видимость

Обычный щитовой щит может быть разумным выбором для стабильных, несложных помещений, где основным требованием является локальное распределение электроэнергии, а мониторинг не требуется с эксплуатационной точки зрения. Становится труднее защитить критически важное помещение, когда операторам необходимы сигналы тревоги для филиалов, отчеты об энергопотреблении, удаленный статус или контролируемый интерфейс для управления мощностью.

Компромисс в стоимости реален. Интеллектуальные шкафы добавляют счетчики, коммуникационное оборудование, работу по настройке и требования к вводу в эксплуатацию. Покупать эти функции для небольшой статичной комнаты, за которой никогда не будут следить, расточительно. Покупка базовой панели для изменяющейся критической среды в дальнейшем может оказаться дороже, особенно если модернизация требует простоя или замены шкафа.

Сопоставьте архитектуру шин, отходящие цепи, интерфейсы мониторинга и условия установки с проектом.

Начните с однолинейной схемы, а не с брошюры по шкафу. Подтвердите расположение источника, напряжение, метод заземления, требования к режиму работы при неисправности и предполагаемую критичность последующих нагрузок. В проектах в США распределение напряжения 208 В является обычным явлением во многих ИТ-средах, но вы должны соответствовать фактической архитектуре объекта и входному оборудованию, а не выбирать по рыночным привычкам.

Архитектура шинной системы меняет подход к обсуждению устойчивости и технического обслуживания. В этой категории продуктов CPSY предлагает варианты с одинарной или двойной шиной. Схема с двойной шиной может поддерживать конструкцию, требующую отдельных путей питания, но она не является автоматически резервируемой. Истинное резервирование зависит от всей системы: независимых источников в восходящем направлении, где это необходимо, стратегии передачи, оборудования в нисходящем направлении с соответствующими двухкабельными схемами и упорядоченного распределения цепей.

Укажите исходящие цепи из стойки и план нагрузки. Спросите, какие цепи необходимы сейчас, какие позиции зарезервированы, как идентифицируются выключатели и какая степень детализации мониторинга требуется. Избегайте заполнения всех доступных способов в первый день только потому, что в шкафу есть место. Физическая резервная мощность, электрическая резервная мощность и контролируемая резервная мощность — это не одно и то же.

Интеграция заслуживает равного внимания. Определите, какие значения должны достигать платформы мониторинга, кому принадлежат пороговые значения сигналов тревоги, что происходит при потере связи и как метки будут соответствовать именам точек DCIM или BMS. Прежде чем шкаф доберется до места установки, проверьте размеры корпуса, зазоры для доступа, направление ввода кабелей, условия нагрева и доступ для обслуживания. Функциональный шкаф все равно может стать плохой установкой, если задняя область подключения заблокирована стеной или кабельным лотком.

Для проектов, требующих настраиваемого распространения и мониторинга, просмотрите доступныеВарианты шкафа распределения питания центра обработки данныхс инженером-электриком и командой по вводу в эксплуатацию, а не только с командой по закупкам.

Контрольный список распределительного шкафа центра обработки данных: вопросы по электрооборудованию, интеграции, корпусу и соответствию требованиям для проверки

• Электрика:Соответствует ли шкаф напряжению на объекте, мощности источника, подходу к заземлению, требованиям к режиму работы при неисправности и запланированному количеству отходящих цепей? Задокументированы ли номиналы выключателей и назначение цепей?
• Архитектура:Подходит ли для реальной однолинейной схемы одинарная или двойная шина? Если заявлена ​​устойчивость, был ли проверен весь путь от источника до стойки, а не только шкаф?
• Мониторинг:Какие размеры шкафа и ответвлений необходимы? Определены ли перед вводом в эксплуатацию сигналы тревоги, записи событий, доступ к локальному ИЧМ и точки Modbus?
• Интеграция:Получат ли BMS, DCIM или платформу мониторинга объекта полезные именованные точки, а не просто стандартное коммуникационное соединение? Кто тестирует сигналы тревоги при потере связи?
• Установка:Соответствуют ли габариты, вес, нагрузка на пол, доступ спереди и сзади, ввод кабеля, условия окружающей среды и зазоры для технического обслуживания планировке помещения?
• Согласие:Какие списки, сертификаты и разрешения местных норм требуются органом, обладающим юрисдикцией и спецификациями проекта? Не думайте, что сертификация, указанная для всей линейки производителя, применима к каждому сконфигурированному шкафу. Проверьте документы на конкретную единицу.
• Поддержка и записи:Вы получите однолинейную схему, схему соединений, запись настроек, карту коммуникаций и исполнительные метки? Эти документы определяют, останется ли прецизионное распределение электроэнергии полезным после ухода группы по вводу в эксплуатацию.

A распределительный шкаф с контролем филиалаполучает свое место, когда команда будет использовать эти ответы для управления предприятием с меньшим количеством предположений.
