Модульный ИБП CPSY®

CPSY ® входит в десятку крупнейших производителей модульных ИБП в Китае. Имея огромный производственный завод, более 200 сотрудников и более чем 11-летний опыт исследований и разработок, производства различных видов ИБП для клиентов по всему миру, мы стали свидетелями большого успеха, которого наши клиенты добились на рынке.

Модульный ИБП CPSY® CPY серии 10-600K представляет собой настоящую статическую трехфазную высокочастотную микромодульную систему ИБП онлайн с двойным преобразованием. Использование технологии преобразования энергии IGBT, интеллектуальной системы управления батареями ABM и других миров. Общая эффективность превышает 94,5%. Коэффициент мощности варьируется от 0,9 до 1.

Параметр модульного ИБП CPSY® (спецификация)

Характеристики и применение модульного ИБП CPSY®

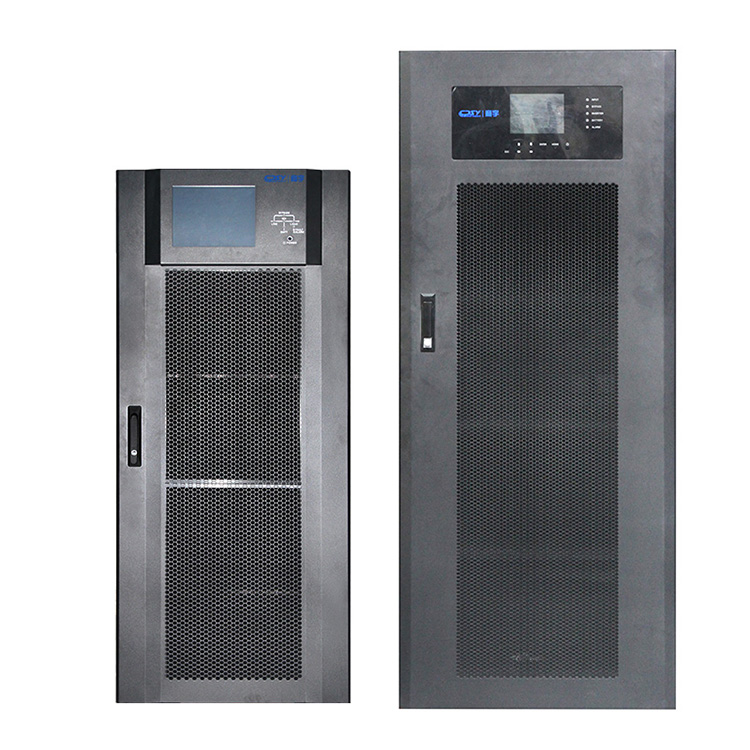

Модульный ИБП CPSY®

Номер модели:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Диапазон мощности ИБП: 10кВА~600кВА

Функции:

● Высокая частота и истинное двойное преобразование.

● Независимый модуль питания, технология управления двойным DSP (цифровым сигнальным процессором).

● Выходной коэффициент мощности 0,9/1.

● Цифровая параллельная технология N+1, чрезвычайно низкий ток циркуляции между модулями.

● ИБП имеет модульную конструкцию, интеллектуальный модуль с возможностью горячей замены и защиту системы.

● В силовом модуле используются модули IGBT вместо дискретных компонентов.

● Высокая надежность, высокая мощность, высокая плотность энергии и высокий КПД (более 94,5%).

● Каждый независимый модуль оснащен независимым контроллером, чтобы избежать риска отказа в одной точке.

● Независимое зарядное устройство, усовершенствованная интеллектуальная система управления батареями (ABM).

● Автоматическое определение частоты, преобразование частоты 50/60 Гц.

● Функция холодного запуска аккумулятора, дополнительная литиевая батарея.

● Эффективная программная и аппаратная защита.

● Линейное снижение входного напряжения при низком напряжении, сокращение времени разряда аккумулятора.

● Конструкция системы с низким уровнем шума, скорость вентилятора разумно изменяется в зависимости от температуры, что снижает уровень шума и продлевает срок службы.

● Можно настроить отложенный старт после восстановления электропитания.

● Более высокая производительность при высоких/низких температурах.

● Высокая адаптируемость нагрузки к линейным и нелинейным нагрузкам, входной ток THDi<4%

● Удобный интерфейс управления, большой ЖК-экран с высоким разрешением, богатая информация.

● Многоплатформенная связь: RS232 (стандартная конфигурация), сухие контакты USB/RS485/SNMP/AS400/сигнализация по SMS/функция EPO (опция).

Приложение

Крупный и средний дата-центр

Серверные помещения телеком

Предприятия группы

ИТ-оборудование.

Подробные сведения о модульном ИБП CPSY®

Модульный источник питания CPSY® с возможностью горячей замены обеспечивает защиту электропитания критически важной инфраструктуры, такой как центры обработки данных, среднее и крупное сетевое оборудование и т. д.

Модульная онлайн-система ИБП серии CPSY® CPY представляет собой неизолированный экологически чистый ИБП промышленного уровня, в котором используется передовая модульная концепция защиты электропитания. Архитектура ИБП может масштабировать мощность по мере роста спроса или необходимости более высокого уровня доступности.

Высокоэффективный модульный ИБП представляет собой ИБП полной номинальной мощности (кВА=кВт), который обеспечивает максимальную доступность благодаря самосинхронизирующемуся модулю питания и управления и предлагает удивительно низкую совокупную стоимость владения (TCO). Помимо вертикального расширения в одной стойке, оба варианта предлагают параллельное расширение до 2 единиц.

Каждый модуль ИБП оснащен всем аппаратным и программным обеспечением, необходимым для автономной работы: выпрямителем, инвертором, аккумуляторным преобразователем, статическим байпасным выключателем, защитой от обратного питания, логикой управления, дисплеем и мнемосхемой для мониторинга и управления.

Модульный ИБП серии CPY

В системе ИБП используется онлайн-топология с двойным преобразованием, обеспечивающая наилучшее качество электроэнергии независимо от условий входящей мощности. Эта топология также имеет нулевое время передачи, обеспечивая оптимальную работу системы.

По сравнению с аналогами преимущества модульного ИБП CPSY® заключаются в следующем:

Особенности и преимущества модульных ИБП

1. Высокая масштабируемость

Управление DSP обеспечивает улучшенное высокопроизводительное решение. Интегрируйте модульную конструкцию и параллельную технологию для упрощения будущего расширения мощности.

2. Параллельное резервирование N+1 или N+X, расширение по требованию, экономия первоначальных инвестиций.

Количество силовых модулей, установленных в ИБП, можно настроить в соответствии с потребляемой мощностью, что не требует дополнительной площади и экономит первоначальные инвестиции. Возможность параллельного расширения ИБП позволяет пользователям настраивать свою собственную систему электропитания, подключая несколько ИБП для достижения более высокой мощности и реализации резервирования питания N+X для защиты системы от сбоя питания.

3. Эффективная онлайн-технология двойного преобразования.

Модульные ИБП серии CPY используют онлайн-технологию двойного преобразования, а их производительность достигает 94,5% при нагрузке 50%. Это значительно снижает общую совокупную стоимость владения (TCO).

4. Высокая надежность и высокая эффективность.

Модульная конструкция повышает ремонтопригодность и надежность. Функция «горячей замены» проста в установке и обслуживании, а выход из строя одного модуля не повлияет на нормальную работу других модулей, обеспечивая непрерывное питание ключевых нагрузок.

Широкий диапазон входного напряжения обеспечивает высокоэффективную работу с коэффициентом выходной мощности 0,9/1, что соответствует требованиям новейших серверов и оптимизирует каждую копейку инвестиций в ИТ.

5. Низкая совокупная стоимость владения (TCO).

Модульность серии CPY сочетает в себе инновации, простоту и низкую стоимость владения, а модульная конструкция сокращает MTTR (среднее время ремонта). Этот продукт предназначен для использования в силовых модулях, модулях STS и аккумуляторных модулях. Это упростит обслуживание и замену и сократит MTTR (среднее время ремонта).

6. Холодный запуск аккумулятора и интеллектуальное управление аккумулятором.

Это добавит огромную ценность вашему рабочему процессу, предоставляя мощность по требованию.

Система интеллектуально контролирует весь процесс зарядки и разрядки, эффективно увеличивая срок службы аккумулятора.

7. Энергосбережение и защита окружающей среды.

Онлайн-режим ECO работает для экономии энергии. Когда качество электроэнергии в сети хорошее, ИБП переключится в режим ECO для повышения эффективности системы. Когда качество нестабильно, ИБП переключается в режим сети, чтобы обеспечить наилучшее качество электроэнергии.

8. Гибкая конфигурация батареи для различных применений.

Количество батарей можно гибко регулировать. Он адаптируется к меняющимся потребностям в электроэнергии и сокращает время простоя системы. На каждую строку напряжения можно установить от 32 до 40 ячеек.

9. Зарядный ток регулируется.

Обеспечивает максимальный зарядный ток 6А/8А/20А для каждого модуля питания и может быть отрегулирован в соответствии с потребностями.

10. Сенсорный ЖК-экран.

Сенсорный ЖК-экран имеет удобный и интуитивно понятный интерфейс, позволяющий пользователям контролировать систему электропитания и настраивать параметры, просто касаясь экрана. 7.

11. Совместимый генератор

Непрерывность электроснабжения может быть достигнута с помощью генераторов во время перебоев в подаче электроэнергии. Когда ИБП работает от генератора, он может стабилизировать нестабильное напряжение генератора и обеспечить надежное питание.

12. Переключатель сервисного байпаса.

Операторы могут использовать переключатель для плавного перехода к питанию от сети в режиме байпаса, чтобы выполнить быстрое и безопасное обслуживание без отключения системы электропитания и подключенного оборудования.

13. Возможность удаленного управления.

Функция удаленного управления позволяет отслеживать и контролировать устройство через карту удаленного управления (карта SNMP и т. д.). Пользователи также могут выполнять административные задачи, такие как запланированное завершение работы и перезагрузка.

Мультикоммуникационные интерфейсы, RS485, USB, SNMP, связь с релейной картой, для управления сетью и удаленного мониторинга.

Краткий обзор модульных ИБП серии CPY

DPA с модулями безопасной замены (SSM)

Для обеспечения премиальной защиты электропитания

Низкая совокупная стоимость владения (TCO)

Экономия затрат в течение всего жизненного цикла

Гибкость/Масштабируемость

Простота обновления мощности, платите по мере роста

Повышенное удобство обслуживания

Быстрое устранение неисправностей

Мгновенное распознавание неисправностей

Модульные ИБП Подключение внешнего батарейного шкафа

Обычно для резервных многомодульных систем рекомендуется снабдить каждый модуль ИБП отдельной батареей.

Для обеспечения защиты персонала при установке ИБП убедитесь, что подключения выполняются при следующих условиях:

В ИБП отсутствует сетевое напряжение.

Все нагрузки отключены

ИБП и внешняя батарея обесточены.

Чтобы убедиться в полном отключении модульных ИБП серии CPSY CPY, выполните следующие действия:

1) Убедитесь, что предохранители, питающие ИБП во входном распределительном щите, разомкнуты и на ИБП не подается питание.

2) Убедитесь, что «ОБСЛУЖИВАЮЩИЙ БАЙПАС» открыт (положение «ВЫКЛ»)

3) Убедитесь, что предохранители батарей во внешнем батарейном шкафу и на ИБП разомкнуты.

4) Подключите заземление (PE) между ИБП и внешним батарейным шкафом.

5) Подключите соответствующие клеммы +/-, N, между ИБП и внешним батарейным шкафом согласно рисунку.

Программа профилактического обслуживания

а) Очистка, визуальный осмотр и механический осмотр модулей ИБП.

б) Замена неисправных деталей или профилактическая замена деталей с установленным сроком службы.

в) «Обновление» оборудования (технические доработки после поставки).

г) Проверьте калибровку напряжения постоянного тока, выходного напряжения и частоты инвертора.

д) Проверка настроек электронного регулирования, цепей управления и сигнализации Выпрямителя(ов) и Инвертора(ов).

f) Функциональные проверки тиристоров, диодов, трансформаторов, компонентов фильтров, например. обеспечить их работу в пределах заданных проектных параметров.

g) Общее испытание производительности, включая моделирование отказа сети с нагрузкой и без нее.

h) Мониторинг работы аккумулятора в режиме разряда и перезарядки, включая любые функции ускоренного заряда.

Для обслуживания аккумулятора

Мы рекомендуем проводить эту проверку не реже одного раза в 3 месяца, особенно если батарея недостаточно разряжена при нормальной работе.

Время разрядки, которое вы используете, должно составлять не менее половины времени работы аккумулятора.

Учтите, что если вы выполнили полную проверку батареи для проверки полного времени ее работы, зарядному устройству потребуется не менее 8 часов, чтобы зарядить батарею до 90% ее емкости.

При длительных периодах отключения системы ИБП, чтобы гарантировать полную зарядку батареи, система ИБП должна работать не менее 12 часов каждые 3 месяца. В противном случае аккумулятор может быть постоянно неисправен.
